电磁式蜂鸣器是由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。
电磁式蜂鸣器主要分为：无源电磁式蜂鸣器、有源电磁式蜂鸣器。
接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声
本产品由电磁力驱动金属膜片发声，灵敏度高、体积小。适合用于电器产品、电子产品的警示发声用途。有源蜂鸣器内含音频振荡电路，接上
直流电源即可发“嘀----”声。无源蜂鸣器则要输入音频信号电流才能发声。

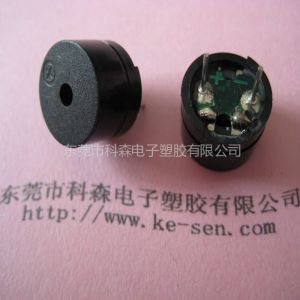

-----PHOTO ----- | ------ITEM------ | KS-12085CF16 | | | | RATED VOLTAGE-额定电压 | 1.5V | 3.0/5.0V | | | OPERATING VOLTAGE-电压范围 | 1.0V ~ 3.0V | 3.0V ~7.0V | | | RATED CURRENT (max) 消耗电流* | max.45 mA | max.45 mA | | | COIL RESISTANCE--线圈阻抗 | 16 ± 4.0 Ohms | 42 ± 4.0 Ohms | | | SOUND PRESSURE LEVEL(min)-输出音压* | min.85dB | min.85dB | | | RESONANT FREQUENCY-谐振频率 | 2,048 Hz | 2,048 Hz | | | OPERATING TEMPERATURE RAGE-操作温度 | -20℃ to +60℃ | -20℃ to +60℃ | | | STORAGE TEMPERATURE RAGE-贮藏温度 | -30℃ to +70℃ | -30℃ to +70℃ | | | - ＊At 1.5V, 2,048Hz, 1/2 duty SQuare wave |
| ------OUTLINE DRAWING -------- | ------FREQUENCY CHARACTERISTICS------ | | |
| |
| | |
| | |
| ? |
